| 产品名称： |
倒置荧光显微镜 |
| 产品型号： |
DFM-60C |
| 产品特点： |
上海蔡康光学仪器厂专业生产高档倒置荧光显微镜，广泛应用于疾病预防研究，生物制药技术，细胞培养工程和生化环境工程等方面，DFM-60系列优越的性能深受用户喜爱，畅销海内外。 |
|

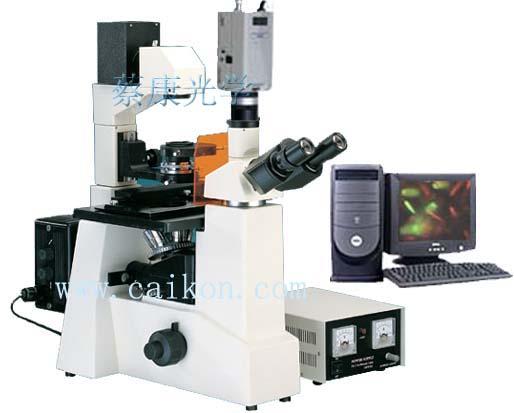

| 蔡康光学电脑型倒置荧光显微镜：DFM-60C |
一、蔡康光学仪器的主要用途和特点
DFM-60倒置荧光显微镜是由倒置荧光显微镜和落射荧光显微镜组成。仪器配有长工作距离平场消色差物镜、大视野目镜、双目观察，倒置显微镜还配有特长或超长工作距离聚光镜，同时配有相衬装置及长工作距离平场相衬物镜，倒置显微镜具有在培养瓶或培养皿内进行显微观察的特点,可以观察不经染色的透明活体 ; 落射荧光显微适用于荧光显微术。该仪器特别适用于对活体细胞和组织、流质、沉淀物等进行显微研究，是生物学，细胞学，肿瘤学，遗传学，免疫学等研究工作的理想仪器。可供科研、高校、医疗、防疫和农牧等部门使用。
DFM-60C电脑型倒置荧光显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察显微图像,又可以在计算机显示器上很方便地适时观察显微图像，并可随时捕捉记录观察图片,从而对观察图像进行分析,处理等,还可以保存或打印出高像素图像照片。具体选购可以咨询热线：021-3505086
|
|
|
| |
| 二、caikon 倒置荧光显微镜仪器的主要技术指标 |
| 蔡康光学仪器，专业品质，终身服务，具体咨询专家热线：021-35050386 |
| 蔡康光学倒置荧光显微镜主要规格： |
| 1 |
光学放大倍数：100X，250X，400X；系统参考放大倍数：50X~2600X
|
| 2 |
目镜筒：铰链式双目镜筒(倾斜45˚,可100%通光摄影) ，其中一个带视度调节环 |
| 3 |
目镜：大视野目镜 WF10X( 视场Ø 20)，WF20X（视场Ø11） |
| 4 |
物镜 类型 |
物镜倍数 |
数值孔径 |
工作距离(mm) |
盖玻片厚度（mm) |
| 荧光物镜 |
10X |
0.25 |
8.1 |
-- |
| 25X |
0.4 |
4.8 |
1.2 |
| 40X |
0.6 |
3.3 |
1.2 |
| 长工作距离平常消色差物镜（相衬） |
10X |
0.25 |
8.1 |
-- |
| 25X |
0.4 |
4.8 |
1.2 |
| 40X |
0.6 |
3.3 |
1.2 |
| 5 |
聚光镜 特长工作距离聚光镜（带相衬装置）：工作距离 70mm |
| 6 |
载物台 : 可拆卸移动机构，移动范围 : 79mm × 112 mm |
| 7 |
带限位和调节松紧装置的同轴粗微动调焦系统
微动手轮格值为 : 0.002 mm |
| 8 |
瞳距调节范围： 53mm~75mm |
| 9 |
物镜转换器：五孔物镜转换器(滚珠内定位） |
| 10 |
照明系统：A.透射照明光源 6V30W 卤素灯（亮度可调），（ 110V 或 220V ）
B.落射荧光光源 100W 超高压直流汞灯，汞灯电源箱（ 110V 或 220V ） |
| 11 |
激发滤色片组：紫外光 ( 激发滤色片 330-400 nm) 、紫光 ( 激发滤色片 395-415 nm) 、蓝光 ( 激发滤色片 420-485 nm) 和绿光 ( 激发滤色片 460-550 nm) |
| 12 |
防霉：特有的防霉系统 |
| 13 |
CK-1000摄像系统: 1000万像素彩色数字摄像器，影像传感器：1/2.3"CMOS，颜色模式：单一色块 CCD颜色模式；最大分辨率：3664×2748；镜头尺寸：1/2.3"；扫描方式： |
|
| 三、Caikon 倒置荧光显微镜系统的组成 |
1、倒置荧光显微镜DFM-60
2、电脑适配镜
3、1000万像素数字摄像机
4、计算机（选购） |
| 四、倒置荧光显微镜仪器结构图 |
 |
| 五、倒置荧光显微镜选购部分 |
1.MiVnt显微图像分析软件
2.数码相机成像系统 |
| 六 、倒置荧光显微镜同类仪器的比较 |
|
1、DFM-60C倒置荧光显微镜
2、DFM-60D倒置荧光显微镜
3、DFM-70C倒置荧光显微镜
4、DFM-70C倒置荧光显微镜
|
|
| |
| 七、倒置荧光显微镜的原理及其应用 |
(一)荧光显微镜的原理和结构特点
荧光显微镜是利用一个高发光效率的点光源，经过滤色系统发出一定波长的光(如紫外光3650入或紫蓝光4200入)作为激发光、激发标本内的荧光物质发射出各种不同颜色的荧光后，再通过物镜和目镜的放大进行观察。这样在强烈的对衬背景下，即使荧光很微弱也易辨认，敏感性高，主要用于细胞结构和功能以及化学成分等的研究。荧光显微镜的基本构造是由普通光学显微镜加上一些附件(如荧光光源 、激发滤片、双色束分离器和阻断滤片等)的基础上组成的。荧光光源一般采用超高压汞灯(50一200W)，它可发出各种波长的光，但每种荧光物质都有一个产生最强荧光的激发光波长 ，所以需加用激发滤片（一般有紫外、紫色、蓝色和绿色激发滤片），仅使一定波长的激发光透过照射到标本上，而将其他光都吸收掉。每种物质被激发光照射后，在极短时间内发射出较照射波长更长的可见荧光。荧光具有专一性，一般都比激发光弱，为能观察到专一的荧光，在物镜后面需加阻断(或压制)滤光片。它的作用有二：一是吸收和阻挡激发光进入目镜、以免于扰荧光和损伤眼睛，二是选择并让特异的荧光透过，表现出专一的荧光色彩。两种滤光片必须选择配合使用。
倒置荧光显微镜就其光路来分有两种 1．透射式荧光显微镜: 激发光源是通过聚光镜穿过标本材料来激发荧光的。常用暗视野集光器，也可用普通集光器，调节反光镜使激发光转射和旁射到标本上．这是比较旧式的荧光显微镜。其优点是低倍镜时荧光强，而缺点是随放大倍数增加其荧光减弱．所以对观察较大的标本材料较好。
2．落射式荧光显微镜这是近代发展起来的新式荧光显微镜，与上不同处是激发光从物镜向下落射到标本表面，即用同一物镜作为照明聚光器和收集荧光的物镜。光路中需加上一个双色束分离器，它与光铀呈45。角，激发光被反射到物镜中，并聚集在样品上，样品所产生的荧光以及由物镜透镜表面、盖玻片表面反射的激发光同时进入物镜，反回到双色束分离器，使激发光和荧光分开，残余激发光再被阻断滤片吸收。如换用不同的激发滤片／双色束分离器／阻断滤片的组合插块，可满足不同荧光反应产物的需要。此种荧光显微镜的优点是视野照明均匀，成像清晰，放大倍数愈大荧光愈强。
（二）倒置荧光显微镜使用方法 1．打开灯源，超高压汞灯要预热几分钟才能达到最亮点。 2．透射式荧光显微镜需在灯源与聚光器之间装上所要求的激发滤片，在物镜的后面装上相应的阻断滤片。落射式荧光显微镜需在光路的插槽中插入所要求的激发滤片／双色束分离器／阻断滤片的插块。 3．用低倍镜观察，根据不同型号荧光显微镜的调节装置，调整光源中心，使其位于整个照明光斑的中央。 4．放置标本片，调焦后即可观察。 使用中应注意：末装滤光片不要用眼直接观察，以免引起眼的损伤；用油镜观察标本时，必须用无荧光的特殊油镜；高压汞灯关闭后不能立即重新打开，需经5分钟后才能再启动，否则会不稳定，影响汞灯寿命。
(三)观察 在示教台上的倒置荧光显微镜下用蓝紫光滤光片，可见经o．01％的丫啶橙荧光染料染色的细胞，细胞核和细胞质被激发产生两种不同颜色的荧光(暗绿色和橙红色)。 |
|
|
|
|
