（1）智能液晶端淬试验机( 液晶智能端淬试验机，智能型端淬试验机，连接电脑通过上位机软件程序监控温度)


(蔡康科技)CK-IV-2,CK-IV-4,CK-IV-6(caikon)系列端淬试验机(端淬试验台，端淬机和末端淬火试验机）
产品分类： 热处理设备
产品用途： CK-IV系列液晶端淬试验机是根据国家标准GB/T225—2006对端淬试验的具体试验要求设计制造的，可以进行标准的材料端淬试验。
产品中心

　

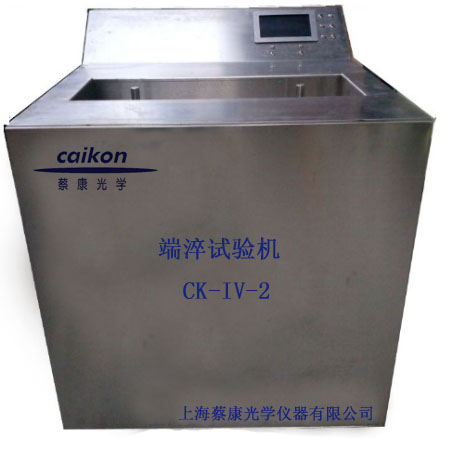

名称：端淬试验机（升级版：液晶显示）
编号：CKE-IV-2 CK-IV-4 CK-IV-4 CK-IV-6

产品说明
新型CK-IV系列液晶显示端淬试验机是本公司前两代系列基础上的改进产品，为我司第四代端淬试验机，相对第三代产品，该新款端淬机已经进行全面升级。该套设备满足GB/T225-2006（钢淬透性的末端实验方法）标准中的规定。适用于优质碳素结构钢、合金结构钢、弹簧钢、部分工具钢、轴承钢、低淬透性结构钢等钢种的端面淬火实验。
CK-IV系列液晶面板式端淬试验机采用微电脑控制，与普通端淬试验机相比，在以下几个方面进行了改进，使之更具有高科技含量，稳定性。先进性远超前代产品，同时也更方便用户的使用。
采用了先进的数字化淬火时间控制系统，可自动完成自动上水-自动启动-自动喷水-淬火-结束报警的整个工作循环，一键式排水设计。整机设计布局合理，结构紧凑，易于使用，便于保养和维修。
主要特点：
1、液晶屏：CK-IV系列端淬试验机采用七英寸液晶屏式结构，所有淬火相关参数都数字化显示，液晶屏可显示启动模式，加热状态，制冷状态，自动加水开关状态，自动排水开关状态，当前温度，设定温度，淬火时间，淬火时状态为动态图，淬火倒计时显示。
2、端淬试验机按键：新型CK-IV系列端淬试验机按键有：手动与自动淬火切换按键，每个工位的手动启动和停止按键，手动和自动切换按键，设置按键，加和减按键，自动排水按键。
3、CK-IV系列端淬试验机由机架、高低位水箱、水泵自动循环水系统、喷水时间设定系统、光电传感器自动快速开启装置、水温调节控制系统等部分组成。
4、试验机整机（水箱 喷嘴支架 机架 面板 搁板）采用J304不锈钢焊接，水箱、喷管等与水长期接触部件采用1Cr18Ni9Ti不锈钢制作。
5、喷水启动功能的控制采用高灵敏度光电传感器自动控制与手动控制两种方法，可自由切换，液晶屏显示自动/手动状态。
6、时间控制采用微芯片控制，到达设定时间后喷水会自动关闭。每个喷嘴的喷水时间可分别设定，还可分别调整喷水高度，保持水柱的平稳。
7、水温控制采用压缩机制冷及加热棒制热。水温控制精度高，水箱装有温度控制仪表。
8、所使用安装的各种计量仪表均方便拆卸，以便送检。
9、试样支架为可调支架，试样支架内孔与喷嘴的对中稳定，并且容易调节（配备有专用中心高度调节器）
10、安装进水管和出水管，进水管管径6分管，一键式自动加水和自动排水，液晶屏显示其状态。

11、也可以根据客户需要，可定制（美式可调支架、淬火试样、样品托架），完全满足美国ASTMA255-10



（2） CK-IV液晶系列端淬试验机主要技术数据

主要枝术参数	单位	数值
工位数	个	2 / 3 / 4 / 6
水咀喷口直径	mm	12.5
喷水时间设定范围	分钟	1--99
水柱自由高度	mm	65±5(可调)
水箱容积	L	75--150
水咀至试样端面距离	mm	12.5
外形尺寸	(长X宽X高)及重量	Cm/Kg
	2工位	80*75*86 / 90
	3工位	80*75*86 / 95
	4工位	100*75*86 / 100
	6工位	130*75*86 / 140
压缩机冷却功率	W	300W
水温控制范围	℃	20±5

（3）淬透性的测定方法
试验时，先将标准试样加热至奥氏体化温度，保温30～40min，然后迅速放在端淬试验机上端淬淬火。结束后，取下试样，按照国家标准的规定，进行硬度测量，最终得出端淬曲线。
