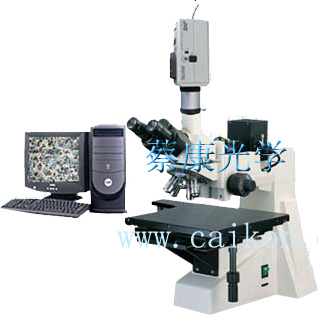

DMM-660C研究型大平台金相显微镜
一、DMM-660C研究型大平台金相显微镜的特点和用途:
DMM-660系列研究型大平台金相显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于太阳能电池板、金属材料,集成电路、微电子芯片、大型电路板、大液晶板及非金属材料,对一些表面状况进行研究分析的工作等。
DMM-660C研究型大平台正置金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机上很方便地适时观察金相图像,并以随时捕捉下来,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
二、DMM-660C研究型大平台金相显微镜的技术参数:
组件及规格
|
目镜
|
大视野
|
WF10X(Φ18mm)
|
WF20X(Φ8.5mm)
|
平场分划
|
10X(0.10mm/格值)
|
物镜
|
平场消色差
(无盖玻片)
|
放大倍数/数值孔径
|
工作距离
|
PL5X/0.12
|
18.3
|
PLL10X/0.25
|
8.9
|
PLL20X/0.40
|
8.7
|
PLL40X/0.60(弹簧)
|
3.7
|
PL50X/0.70(弹簧)
|
2.02
|
PL80X/0.80(弹簧)
|
0.96
|
放大倍数
|
光学放大倍数:50X、100X、200X、400X、500X、800X、1000X、1600X
电脑放大倍数:200X-3200X
|
目镜筒
|
三目镜
|
转轴式,倾斜30度,包括检偏振片
|
仪器主体
|
粗调、微调手轮,微调格值为0.002MM(底座及支架)
|
偏光装置
|
可插入式起偏振片,垂直照明装置,能进行一般金相分析、微粒分析测试,还能对不透明物体进行分析、观察。
|
载物台
|
尺寸:274 X 274mm有快速移动装置,移动范围:203 X203mm
|
调焦机构
|
同轴粗微动调焦机构, 调焦范围15mm 微动格值2μm
|
照明系统
|
落射照明 6V 20W ,卤素灯,亮度可调带起偏振片落射照明 6V 20W ,卤素灯,亮度可调
|
滤片组
|
转盘式蓝、黄、绿、磨砂滤色片组
|
转换器
|
滚珠内定位内弯,五孔转换
|
电脑摄像系统
|
1X摄影接口,标准C接口
|
300万数字成像系统,最高分辨率:2048X1536,最新升级数字摄像模块,采用USB供电,功耗小,连接简单:USB2.0 图像质量好 ,色彩还原性好 ,图像稳定,可进行图像大小调节,色彩调节,增益调节,曝光设置,自动曝光等调节。
|
|
三、DMM-660C研究型大平台金相显微镜的组成部分 1、金相显微镜DMM-660 2、电脑适配镜 3、300万像素彩色数字摄像器
四、选购部分:1、DS-3000图像测量软件 2、计算机 |
