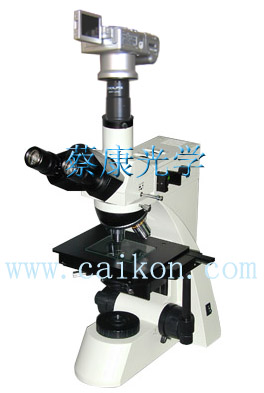

一、DMM-770DDMM-770D数码型透反射金相显微镜的特点和用途:
DMM-770系列透反射显微镜是适用于对不透明物体或半透明物体和粉末颗粒的显微观察。本仪器配置落射照明系统和透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
DMM-770D数码型透反射显微镜性能特点
1、配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
2、粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
3、6V20W卤素灯,亮度可调。
4、三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。
5、配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察
6、千万像素数码成像系统,成像清晰
DMM-770D研究级数码型正置透反射金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像又可以在数码相机或显示器上很方便地适时观察金相图像,并可随时捕捉记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
|
二、DMM-770D数码型透反射显微镜的技术参数:
型号
|
技术参数
|
目镜
|
WF10X(Φ20mm)
|
物镜
|
长距平场消色差物镜(无盖玻片)PL 5X/0.12 WD:18.3mm
|
长距平场消色差物镜(无盖玻片)PL L10X/0.25 WD:8.9mm
|
长距平场消色差物镜(无盖玻片)PL L20X/0.40 WD:8.7mm
|
长距平场消色差物镜(无盖玻片)PL L50X/0.70 WD:0.26mm
|
目镜筒
|
铰链式三目镜,倾斜30˚,内置检偏振片,可进行切换 ,屈光度±5可调
|
落射照明系统
|
6V 20W卤素灯,亮度可调
|
落射照明器带 (黄,蓝,绿)滤色片和磨砂玻璃
视场光栏和孔径光栏大小可调节,可插入式起偏振片,可进行偏光观察和摄影
|
透射照明系统
|
阿贝聚光镜 NA.1.25 可上下升降 。蓝滤色片和磨砂玻璃
集光器,卤素灯照明适用(内置视场光栏) ,6V 20W 卤素灯,亮度可调
|
调焦机构
|
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
|
转换器
|
四孔(内向式滚珠内定位)
|
载物台
|
双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
|
数码摄像系统
|
专用数码适配镜
|
1200万像素数码相机,最高像素:4000X3000
|
|
三、DMM-770D数码型透反射显微镜的系统组成
1、透反射金相显微镜DMM-770 2、数码适配镜 3、高像素数码相机 4、计算机(选购)
四、选购部分
1、16X目镜 10X分划目镜 2、测微尺
3、电脑成像系统:300万像素数字成像系统 4、DS-3000二维定倍测量软件
5、DM-3000金相分析软件 6、0.4X摄影接口
|
