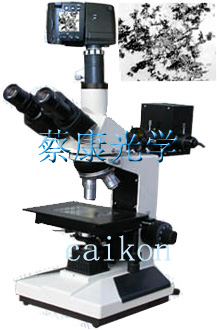

一、DMM-300D数码型透反射金相显微镜的特点和用途:
DMM-300系列透反射金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。
DMM-300D数码型透反射三目正置金金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的数码成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在数码相机上很方便地适时观察金相图像,并以数码照片记录下来,从而对金相图谱进行分析,评级等,还可以数码冲洗或打印出高像素金相照片。
二、DMM-300D数码型透反射金相显微镜的技术参数:
目镜
|
大视野
|
WF10X(Φ20mm)
|
物镜
|
平场消色差
(无盖玻片)
|
放大倍数/数值孔径
|
工作距离
|
PL5X/0.12
|
18.3
|
PLL10X/0.25
|
12.2
|
PLL40X/0.60(弹簧)
|
3.7
|
PL60X/0.85(弹簧)
|
0.26
|
目镜筒
|
三目镜
|
转轴式,倾斜30度,包括检偏振片
|
仪器主体
|
粗调、微调手轮,微调格值为0.002MM(底座及支架)
|
偏光装置
|
可插入式起偏振片,垂直照明装置,能进行一般金相分析、微粒分析测试,还能对不透明物体进行分析、观察。
|
滤片组
|
蓝、黄、绿、磨砂
|
转换器
|
滚珠内定位内弯,四孔物镜转换
|
载物台
|
双层机械移动式(尺寸:185mmX140mm),移动范围:50X75mm
|
调焦机构
|
同轴粗微动调焦机构, 调焦范围15mm 微动格值2μm
|
照明系统
|
落射照明: 6V 20W ,卤素灯,亮度可调带起偏振片落射照明
|
透射照明: 6V 20W 卤素灯,亮度可调
阿贝聚光镜 NA.1.25 可上下升降,配蓝滤色片和磨砂玻璃各一个, 集光器, 卤素灯适用
|
数码摄像系统
|
1X摄影接口,数码相机专用适配镜
|
高像素数码相机,与数码接口连接稳定,主流数码相机
|
三、DMM-300D数码型透反射金相显微镜的组成部分
1、透反射金相显微镜DMM-300 2、数码适配镜 3、数码相机 |
