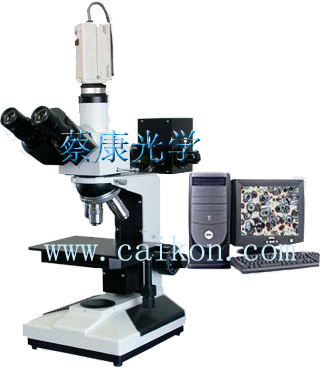

一、DMM-220C电脑型正置金相显微镜的特点和用途:
DMM-220C电脑型正置金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。
DMM-220C电脑型三目正置金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机显示器上很方便地适时观察金相图像,并可随时捕捉记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
二、正置金相显微镜DMM-220C的技术参数:
目镜
|
大视野
|
WF10X(Φ18mm)
|
WF20X(Φ8.5mm)
|
平场分划
|
10X(0.10mm/格值)
|
物镜
|
长工作距离平场消色差
(无盖玻片)
|
放大倍数/数值孔径
|
工作距离
|
PL5X/0.12
|
18.3
|
PLL10X/0.25
|
8.9
|
PLL20X/0.40
|
8.7
|
PLL40X/0.60(弹簧)
|
3.7
|
PL60X/0.85(弹簧)
|
0.26
|
PL100X/1.25(油)(弹簧)
|
0.44
|
目镜筒
|
三目镜
|
转轴式,倾斜30度,包括检偏振片
|
仪器主体
|
粗调、微调手轮,微调格值为0.002MM(底座及支架)
|
偏光装置
|
可插入式起偏振片,垂直照明装置,能进行一般金相分析、微粒分析测试,还能对不透明物体进行分析、观察。
|
滤片组
|
转盘式蓝、黄、绿、磨砂滤色片
|
载物台
|
双层机械移动台:180X150mm,移动范围:纵向50毫米;横向75毫米
|
调焦机构
|
同轴粗微动调焦机构, 调焦范围15mm 微动格值2μm
|
照明系统
|
落射照明6V20W,卤素灯,亮度可调,带起偏振片
|
成像系统
|
1X摄影接口,标准C接口
300万数字成像系统,最高分辨率:12048X1536,最新升级数字摄像模块,采用USB供电,功耗小, USB2.0连接 图像质量好 ,色彩还原性好 ,图像稳定,可进行图像调节,色彩调节,增益调节,曝光设置,自动曝光等调节。
|
三、仪器的组成部分
1、金相显微镜DMM-220 2、电脑适配镜
3、300万像素彩色数字摄像机 4、计算机(选配)
四、选购部分
1、DM-3000金相分析软件 2、DS-3000二维测量软件 3、数码成像系统 |
