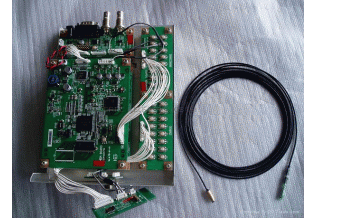

工业内窥镜金相显微镜模组
放大图片
产品名称: 工业内窥镜金相显微镜模组
产品型号: CCD模组
产品特点: 上海蔡康内窥镜厂专业生产金相显微镜内窥镜,工业内窥镜,电子内窥镜和纤维内窥镜
工业内窥镜金相显微镜模组详细资料:


(1)内窥镜金相显微镜模组/内窥镜CCD组件/蛇骨/工业内窥镜产品展示  内窥镜配件

产品概述
电子内窥镜的核心部件
    随着科技的进步和检测手段的发展,非光纤电子内窥镜是取代传统光纤内窥镜和后置摄像机的终极产品,
其原理在于将传统的后置
式摄像机的制造工艺高密度集成,体积缩小约1200倍,使其可置于窥头(探头)最前端,直接将图像信息反馈。使图像质量有了本质
上的提升。解决了光纤的像素数少、成像质量低、传像束易断丝(即平时所说的“黑点”),光源利用率低等问题。

高分辨率、图像质量的根本保证
    CK系列电子内窥镜图像系统均采用CCD(Charged Coupled Device)图像传感器,可实现低照度成像等特殊要求。
    产品性能指标
    ◆图像传感器
         1/6" CCD
        头部尺寸:对角线11mm,8.5mm×7.5mm
        信噪比:大于49dB
        白平衡:自动
        最低照度:1 Lux F1.2 5600K
        电子快门 :自动(1/50—1/100000)
◆光学镜头
        工业用自聚焦镜头(选配)
        景深5mm~100mm
        景深10mm~100mm
        景深10mm至无穷远
◆有效分辨率
        HX-016HP-V / HX-016HN-V
        PAL:752X582/NTSC:768X494
◆视频信号制式
        PAL/NTSC
◆扫描系统
        逐行扫描,525线/50Hz(PAL);480线/60Hz(NTSC)
◆图像控制单元CCU
        尺寸:50mmX12mm
        用于制造管径15mm以上规格的管道内窥镜,后置视频信号线可延长至20米,100米(使用专用电源)
◆输出
        线号线长度:3~10米
        输出信号:S-Video(1Vcc&0.3Vcc/75Ω)/Video(1Vcc/75Ω)
        USB2.0输出(选配)
        4画面冻结、VGA输出(选配)
        图像记录单元(选配)

产品注意事项
       ★该图像模块属于精密电子器件,在储藏、运输及使用时,请勿剧烈振动,跌落,浸在水中或者在高温高湿环境中使用。安装过程中请勿弄脏、污染或划伤CCD表面,请勿用力牵拉或用力弯折信号连接线。
       ★连接电源时请确保接线完全正确、电压、电流完全符合后方可加电,否则将导致CCD烧毁等不可挽回的损失。
       ★该图像模块采用特殊工艺焊接,请勿自行拆下或更换主板及传感器中任一器件,否则会造成损坏等后果。





    内窥镜附件
     * 内窥镜模组:上海蔡康内窥镜厂专业设计各种内窥镜模组
     * 内窥镜CCD:上海蔡康工业内窥镜专业供应各种规格内窥镜CCD,成像清晰,视域范围宽
     * 内窥镜附件:上海蔡康工业内窥镜厂专业供应电子内窥镜和光学内窥镜附件,包括内窥镜卡口,液晶显示器,视频控制器,摄像机
     * 内窥镜摄像系统:上海蔡康工业内窥镜厂专业供应内窥镜高清摄像系统,1/6, 1/10 CCD
