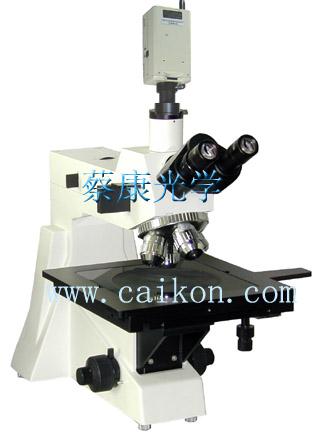

大平台暗场晶元检测金相显微镜DMM-990C
一、大平台暗场晶元检测显微镜DMM-990C的特点和用途:
DMM-990C大平台暗场晶元检测显微镜可进行明视场、暗视场、偏光观察。是针对半导体晶圆检测、太阳能硅片制造业、电子信息产业、治金工业开发的,广泛用于工厂、研究机构、高等院校对太阳能电池硅片、半导体晶圆检测、电路基板、FPD、精密模具的检测分析.大平台晶元检测显微镜DMM-990C具有图像清晰、衬度好,造型美观,操作方便等特点,是材料学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
DMM-990C大平台暗场晶元检测显微镜性能特点
1、配置大视野目镜和无限远长距平场消色差物镜(无盖玻片),视场大而清晰。
2、粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
3、6V30W卤素灯,亮度可调。
4、三目镜筒,可自由切换正常观察与偏光观察,偏振片可360度旋转.
5、三层大移动范围的载物台,移动范围:8"×8"(204mm×204mm)
6、高像素数字成像系统,电脑显示成像真实清晰
|
二、大平台暗场晶元检测显微镜DMM-990C的技术参数:
规格
|
技术参数
|
目镜
|
WF10X超大视野目镜,视场Φ22mm WF20X/22mm 分划 10X(Φ22mm),格
值0.1mm/格
|
长工作距离无限远平场消色差物镜
|
无限远平场消色差物镜(明视场)(无盖玻片)PL 5X/0.12 WD:26.1mm
|
无限远平场消色差物镜(明视场)(无盖玻片)PLL10X/0.25 WD:20.2mm
|
无限远平场消色差物镜(明视场)(无盖玻片)PL L20X/0.40 WD:8.8mm
|
无限远平场消色差物镜(明视场)(无盖玻片)PL L50X/0.70 WD:3.68mm
|
无限远平场消色差物镜(明视场)(无盖玻片)PL L80X/0.80 WD:1.25mm
|
目镜筒
|
铰链式三目镜,倾斜30˚,内置检偏振片,可进行切换 ,屈光度±5可调
|
落射照明系统
|
6V 30W卤素灯,亮度可调
|
落射照明器带 (黄,蓝,绿)滤色片和磨砂玻璃
视场光栏和孔径光栏大小可调节,可插入式起偏振片,可进行偏光观察和摄影
起偏和检偏均可移出光路,偏光观察时,偏振片可360度旋转
|
调焦机构
|
粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
|
转换器
|
五孔(内向式滚珠内定位)
|
载物台
|
三层机械移动式(尺寸:280mmX270mm,移动范围:204mmX204mm
|
摄像系统
|
1X摄影接口,标准C接口
|
300万数字成像系统,最高分辨率:2048X1536,最新升级数字摄像模块,采用USB供电,功耗小,连接简单:USB2.0 图像质量好 ,色彩还原性好 ,图像稳定,可进行图像大小调节,色彩调节,增益调节,曝光设置,自动曝光等调节。
|
|
三、大平台暗场晶元检测显微镜DMM-990C的系统组成
1、大平台暗场晶元检测显微镜主机 2、电脑适配镜
3、300万像素彩色数字摄像器 4、计算机(选购)
四、大平台暗场晶元检测显微镜DMM-990C可选购部分
1、16X、大视野平场目镜 2、测微尺
3、数码成像系统 4、DS-3000二维定倍测量软件 |
