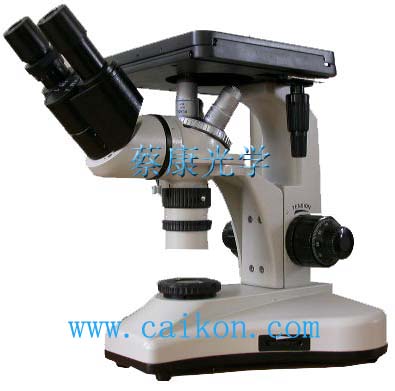

4XB 倒置金相显微镜
一、4XB双目倒置金相显微镜的特点和用途:
4XB型双目倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构，对热处理后的材料作一般金相组织的研究工作。显微镜成像清晰，视野宽广，整体设计符合人机功能，适合长时间操作。可广泛地应用在工厂或实验室进行铸件质量的鉴定。原材料的检验或对材料处理后金相组织的研究分析等工作。
仪器是系倒置式金相显微镜，由于试样被观察表面与工作台表面重合，因此与试样高度无关，便用方便，仪器结构紧凑，外形美观大方，仪器底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。
二、4XB金相显微镜的技术参数:
1. 目镜
|
类别
|
放大倍数
|
视场直径(毫米)
|
|
平场目镜
|
10X
|
18
|
|
12.5X
|
15
|
2. 物镜
|
类别
|
放大倍数
|
数值孔径(NA)
|
系统
|
工作距离(毫米)
|
|
消色差物镜
|
10X
|
0.25
|
干
|
7.31
|
|
平场消色差物镜
|
40X
|
0.65
|
干
|
0.66
|
|
消色差物镜
|
100X
|
1.25
|
油
|
0.37
|
3、光学总放大倍数:100X-1250X 4.、机械筒长:160毫米
5、粗微动调焦机构: 调焦范围: 7毫米 刻度格值:0.002毫米
6、粗动调焦范围:7毫米 7、机械工作台:75*50毫米
8、照明灯泡:6v 12w溴钨灯 9、载物件（直径）：10，20，42
10、仪器重量：5公斤 11、包装箱体积：360*246*360毫米
三、仪器的成套性
1、显微镜主体： 1台 2、目镜10X、12.5X 各2只
3、双目镜筒 1只 4、10X测微目镜 1只
5、测微尺（0.01） 1片 6、载物台压簧 1件
7、载物片φ10、φ20 各1片 8、杉木油 1瓶
9、灯泡（卤素灯） 2只 10、保险丝 1只
11、滤色片（黄、绿、灰及磨砂玻璃） 各1片
12、物镜10X、40X（平场）、100(油) 各1只
四、仪器的扩展性
4XB型金相显微镜可通过彩色摄像机和图象采集设备连接电脑构成电脑型双目倒置金相显微镜4XBC,也可连接数码相机构成数码金相显微镜4XBD，能通过电脑或者数码相机来观察图片，并且所观察的图片可以在计算机屏幕或者数码相机上显示出来，还可以通过打印机打印出彩色图片。
|
