一、DMM-440C电脑型倒置卧式金相显微镜的主要用途和特点
DMM-440系列倒置卧式金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。

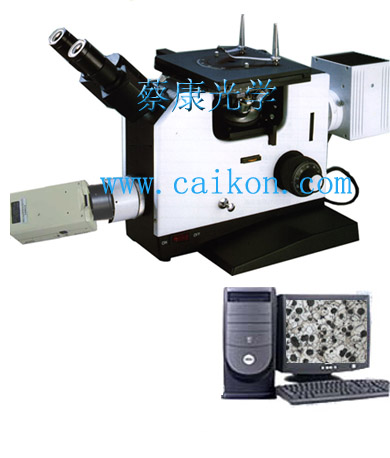

DMM-440C电脑型倒置卧式金相显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。既可人工观察金相图像,又可以在计算机显示器上很方便地适时观察金相图像,并可随时捕捉记录金相图片,从而对金相图谱进行分析,评级等,还可以保存或打印出高像素金相照片。
二、DMM-440C电脑型倒置卧式金相显微镜的主要技术指标
|
1、组件及规格
|
目镜
|
大视野
|
WF10X(Φ18mm)
|
WF12.5X(Φ14mm)
|
平场分划
|
10X(0.10mm/格值)
|
物镜
|
平场消色差
(无盖玻片)
|
放大倍数/数值孔径
|
工作距离
|
PL10X/0.25
|
8.9
|
PL20X/0.3
|
8.7
|
PL40X/0.65
|
3.7
|
SPL100X/1.25(油)
|
0.44
|
载物台
|
行程:75×50mm,外形:180×155mm
|
仪器主体
|
粗调、微调手轮,微调格值为0.002MM(底座及支架)
|
放大倍数
|
100X、125X、200X、250X、400X、500X、1000X、1250X
|
双目头
|
转轴双目组,倾斜45度
|
偏光装置
|
起偏镜组,检偏镜组
|
滤色片
|
转盘式滤色片组,内置蓝、黄、绿、磨砂玻璃滤色片
|
载物片组
|
直径分别为Φ12mm,Φ16mm,Φ25mm
|
调焦机构
|
同轴粗微动调焦机构, 调焦范围15mm 微动格值2μm
|
照明系统
|
落射照明6V30W,卤素灯,亮度可调
|
摄像系统
|
1X摄影接口,标准C接口
|
300万像素数字成像系统,最高分辨率:2048X1536,采用USB供电,功耗小,连
接简单:USB2.0 图像质量好 ,色彩还原性好 ,图像稳定,所有摄像机均经过
长时间测试 ,体积小,安装方便 ,标准镜头接口
|
|
2、选购件:
|
(1) 5X惠更斯目镜;16目镜;
|
(2)4X、5X、50X平场消色差物镜
|
(3)载物片组(Φ40mm) (4)式样夹
|
三、DMM-440C电脑型倒置卧式金相显微镜的组成
|
1、金相显微镜DMM-440 2、电脑适配镜
3、彩色数字摄像机 4、计算机(选购)
|
四、选购部分
|
1.DM-3000金相分析软件
|
|
